自力式压力调节阀

自力式压力调节阀是一种无需外部能源驱动的自动控制阀门，通过介质自身压力变化实现压力稳定调节，广泛应用于工业流体控制系统。以下是其核心要点：

一、工作原理
‌阀后压力调节‌
介质经过阀芯节流后，阀后压力P2作用于执行机构顶盘，与弹簧力平衡控制阀位。当P2升高时，阀芯关小流量降低压力；反之则开大流量‌。
‌阀前压力调节‌
取压点为阀前压力P1时，通过弹簧力与P1的平衡控制阀开度，维持阀前压力恒定‌。
二、产品分类
‌按取压方式‌
阀后型（减压）：维持下游压力稳定（如ZZYP型）‌
阀前型（泄压）：控制上游压力‌
‌按控制方式‌
直接作用式：利用膜片/活塞直接驱动阀芯‌
指挥器操作式：通过先导阀放大信号提升精度‌
三、技术优势
‌节能高效‌：无需电力/气源，降低能耗‌
‌高可靠性‌：机械结构简单，故障率低‌
‌快速响应‌：压力变化时机械传动延迟小‌
四、应用场景
‌燃气系统‌：天然气管道压力稳定‌
‌工业蒸汽‌：锅炉蒸汽压力控制‌
‌化工流程‌：腐蚀性介质压力调节‌
典型产品如‌ZZYP-16C‌型蒸汽减压阀（耐温600℃）‌，‌ZZVP-16B‌型微压调节阀（精度±5%）‌。
安装时需注意介质流向，蒸汽系统需配冷凝器‌。

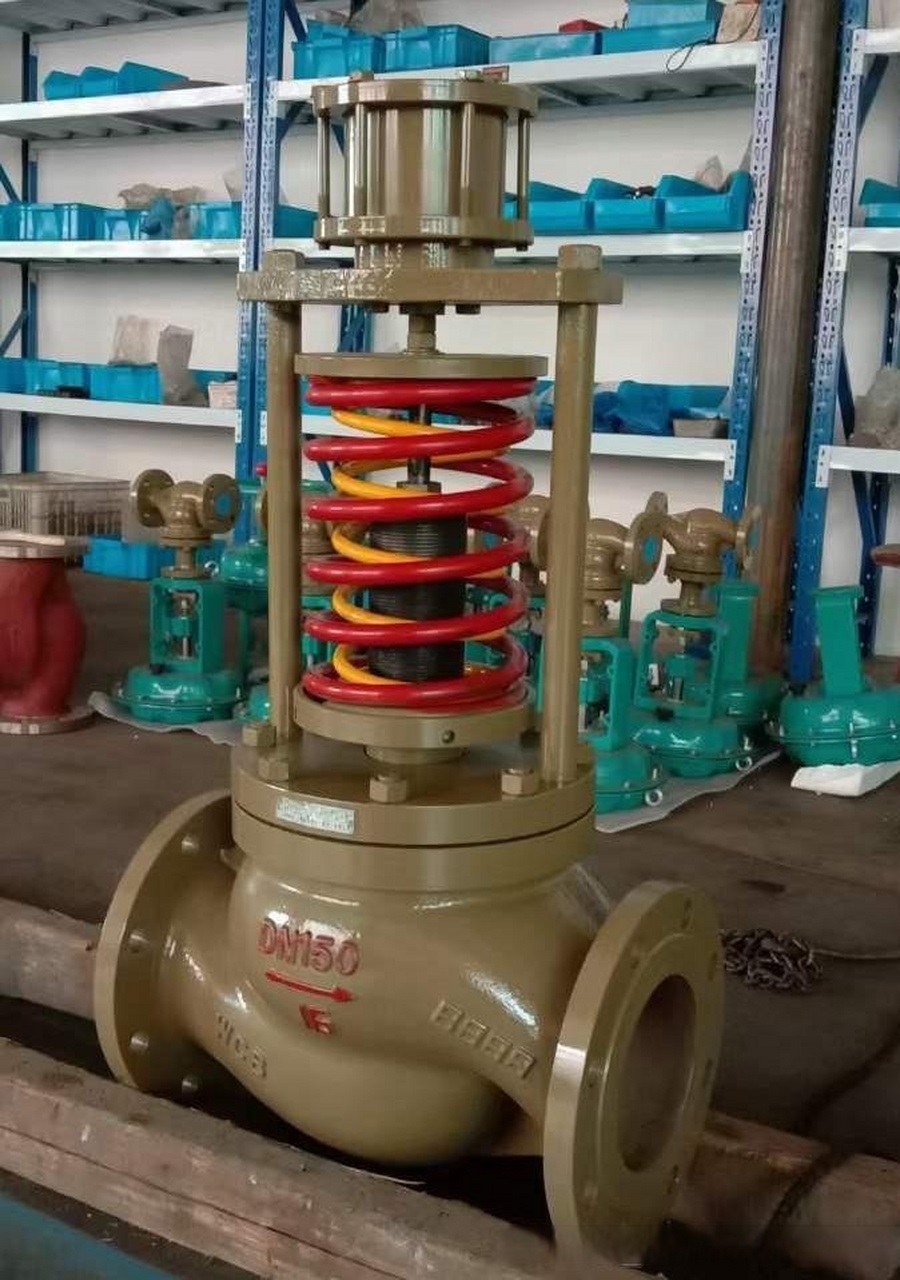

ZZYP型自力式压力调节阀（蒸汽减压阀）无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

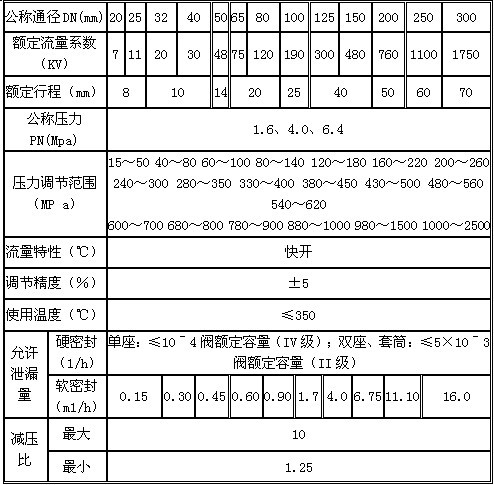

ZZYP自力式压力调节阀系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
