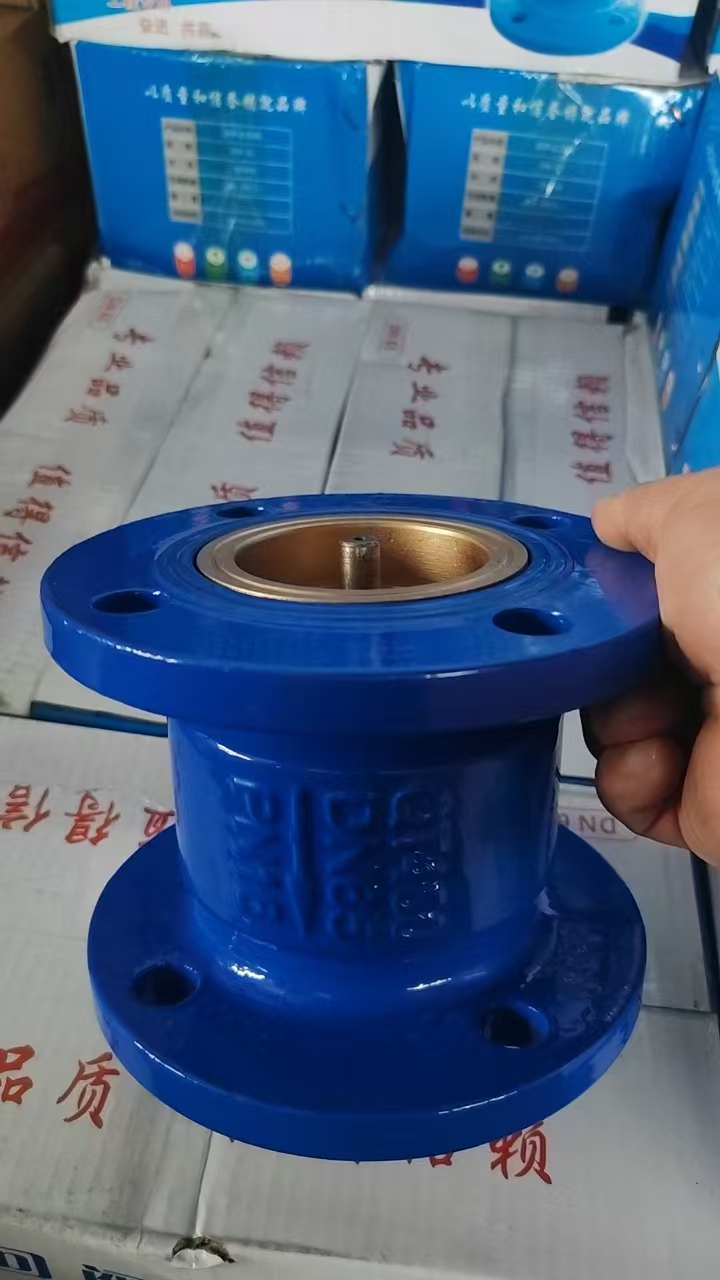

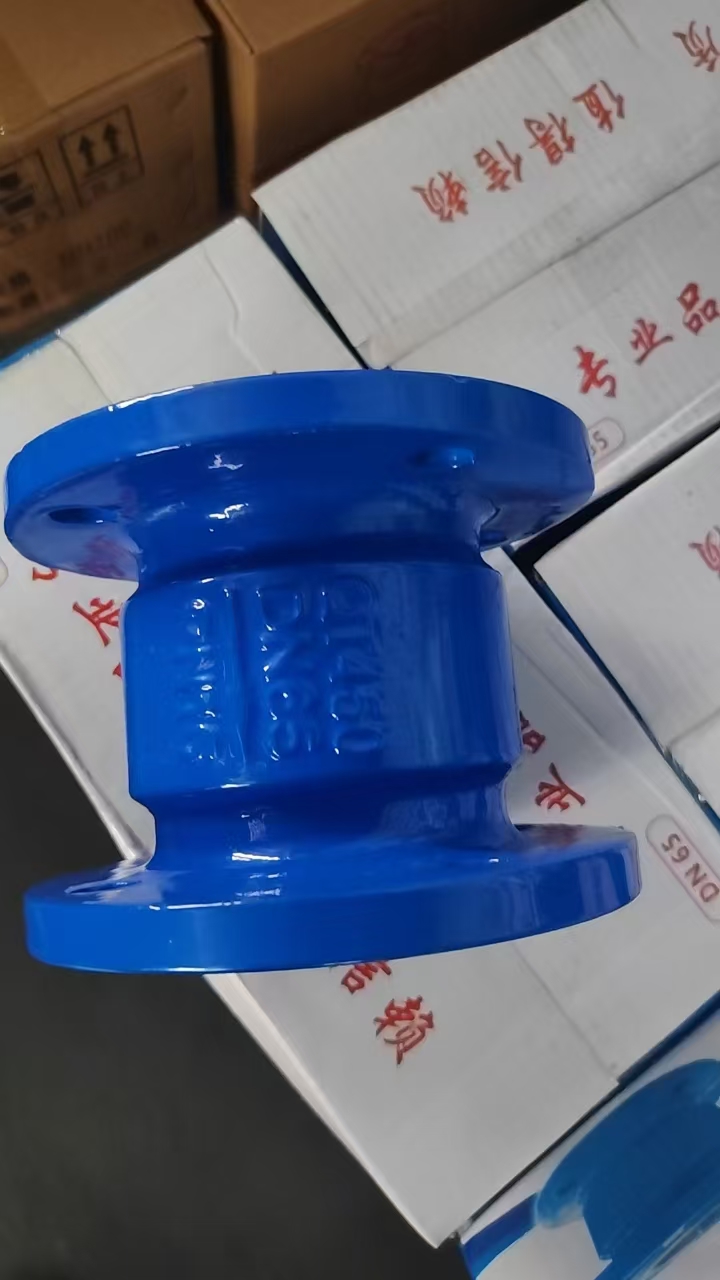

消声止回阀

消声止回阀是一种专用于防止介质逆流并降低流体噪声的特种止回阀，结合了流体控制与声学优化设计，适用于给排水、暖通及工业管道系统。其核心特性与技术要点如下：

一、核心结构与降噪原理
‌阀体流线型设计‌：
阀腔内壁呈近似椭球形结构，减少流体急弯与紊流，降低阻力及流蚀噪声。
全通径流道（DN40–DN1600）避免杂质沉积，减少局部涡流产生。
‌闭阀缓冲技术‌：
‌弹簧加载阀瓣‌：阀瓣复合橡胶密封层（EPDM/NBR），弹簧辅助快速闭合并消减水锤冲击（关闭时间缩短40%）。
‌缓闭式结构‌（如300X型）：通过水力控制主阀分阶段关闭（先速闭后缓闭），彻底消除停泵水锤。
‌导向降噪机构‌：

阀瓣采用中心轴双端导向（如HC42X型），限制旋转振动，确保启闭平稳无噪音。

二、关键性能参数

‌项目‌	‌参数/说明‌
‌公称压力‌	PN1.0–6.4MPa（常规PN1.0/1.6MPa）
‌适用温度‌	-20℃~80℃（EPDM橡胶耐温上限120℃）
‌适用介质‌	清水、污水、海水、油品（pH 4~9）；禁用于高粘度或含固体颗粒介质
‌密封标准‌	双向零泄漏（ISO 5208 A级）
‌降噪效果‌	较传统止回阀噪声降低15–25dB（实测工况）

三、主流类型与特点

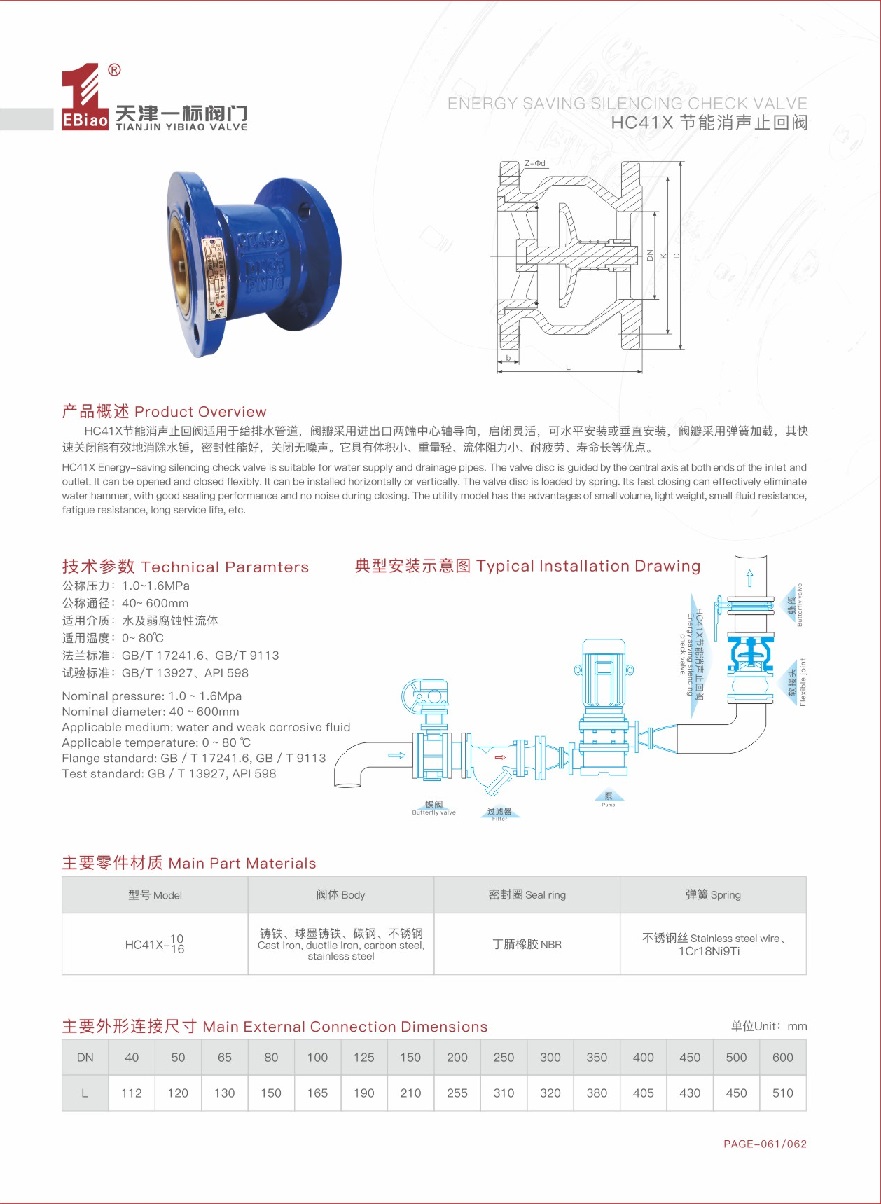

‌弹簧加载式‌（H41X/HC41X型）：
结构紧凑，立卧两用；弹簧辅助阀瓣快速复位，适用于常规水泵出口防护。
‌蝶式双瓣型‌（HH49X型）：
双阀瓣铰链结构，体积极小（长度仅为旋启式的1/3），通过橡胶缓冲实现无震闭阀。
‌缓闭消声型‌（300X型）：
集成针阀+球阀水力控制，闭阀时间可调（0–60秒），专用于高层建筑水泵系统。
四、典型应用场景
‌建筑给排水‌：
高层建筑水泵出口防倒流，消除停泵水锤（DN≥300需独立支撑架）。
‌工业系统‌：
电厂循环水防逆流；化工管线弱腐蚀介质控制（需不锈钢阀体+氟橡胶密封）。
‌特殊领域‌：
船舶压载水系统；医疗设备（如血液透析机防血液逆流）。
五、选型与安装规范
‌材质选择‌：
常规水质：球墨铸铁阀体+EPDM橡胶阀瓣；
海水/腐蚀介质：不锈钢阀体+氟橡胶涂层。
‌安装要求‌：
‌必须水平安装‌（阀瓣旋转轴水平）；
阀前装过滤器（防杂质卡阻阀瓣）。
‌维护要点‌：
每半年清理阀腔异物，检查橡胶密封龟裂；
弹簧失效需更换强化不锈钢组件。
