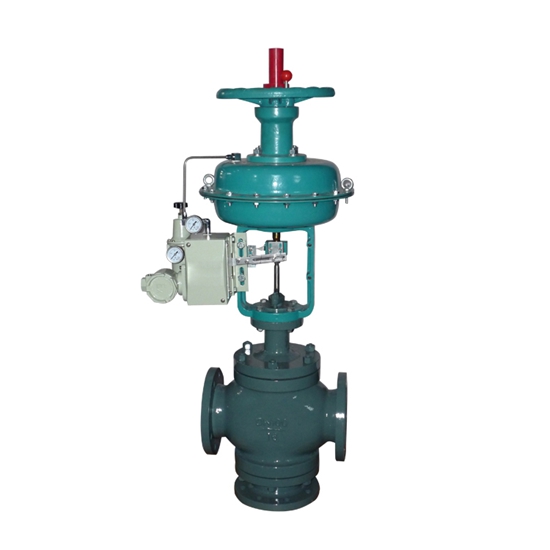

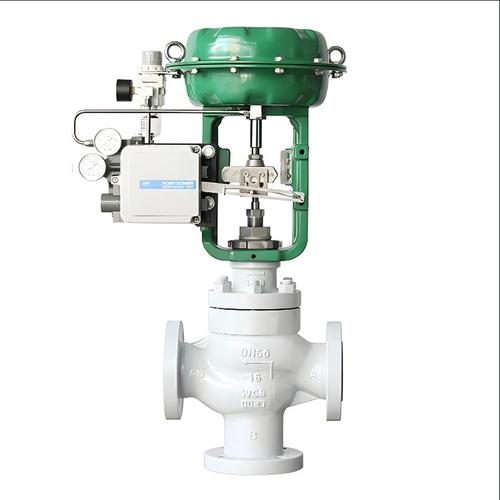

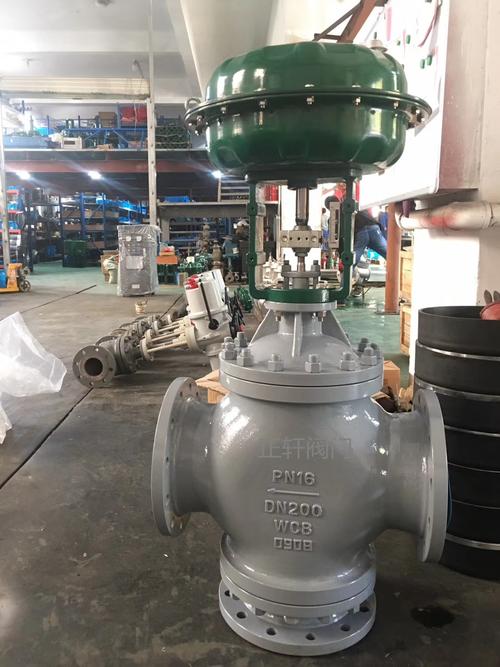

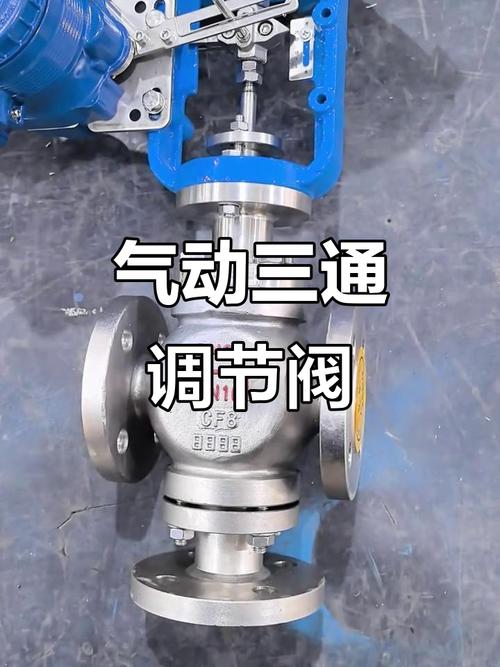

气动三通调节阀

以下是关于‌气动三通调节阀‌的技术解析，综合其结构、原理、应用及选型要点：

一、核心定义与工作原理
‌功能定义‌
气动三通调节阀通过气动执行机构驱动阀芯位移，实现对管道流体的分流（一进两出）、合流（两进一出）或比例调节。
‌分流型‌：单入口流体分为两路输出（如热交换器介质分配）；‌合流型‌：两路入口流体混合为单路输出（如化工配比混合）。
动作原理：气动执行器接收4–20mA控制信号，驱动阀芯移动改变阀口开度，从而精确控制流量、压力或温度。

核心结构‌

‌组件‌	‌特点‌
‌阀体‌	三通道设计，材质多为铸钢、不锈钢（304/316），耐腐蚀。
‌阀芯‌	圆筒薄壁窗口型结构，导向面积大，动作平稳（DN25–DN300）。
‌执行机构‌	气动薄膜式或气缸式，输出力大，响应速度快。
‌控制系统‌	需配套定位器、过滤减压阀等附件，提升调节精度。

二、关键性能与技术参数

‌项目‌	‌参数/说明‌
‌公称通径‌	DN15–DN300（大口径至DN600适用于热交换系统）。
‌公称压力‌	PN1.6–6.4MPa（高压差工况需选硬密封结构）。
‌流量特性‌	线性、等百分比特性，适用于精确配比控制。
‌适用温度‌	-40℃至450℃（高温型需配散热阀盖）。
‌泄漏等级‌	ANSI IV级以上（严苛工况可选VI级硬密封）。
