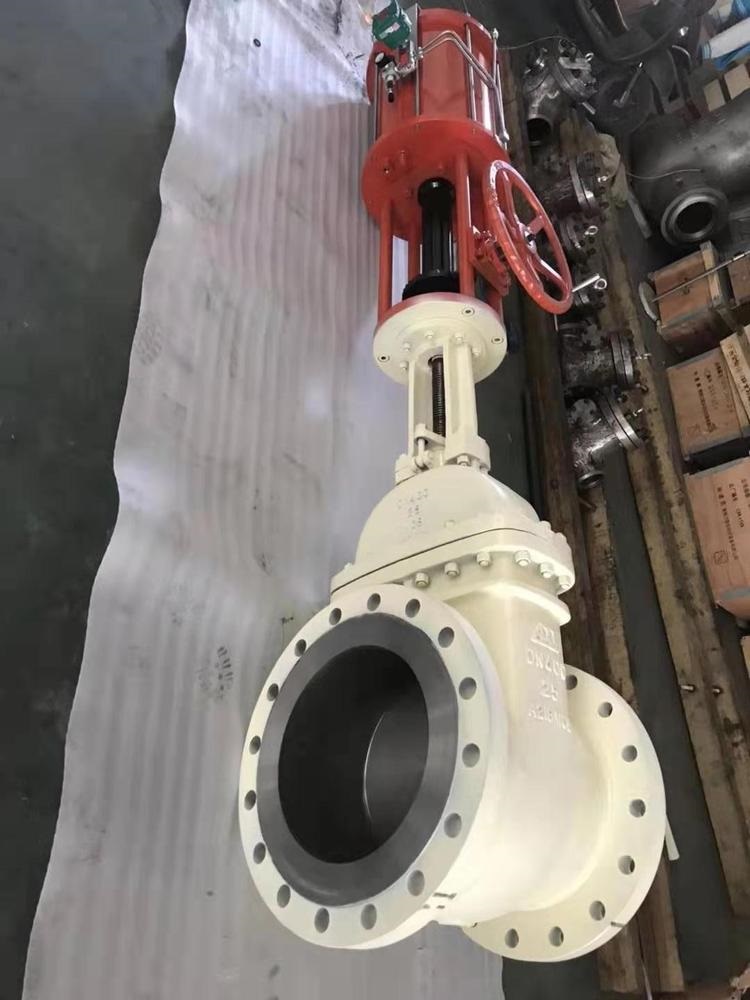

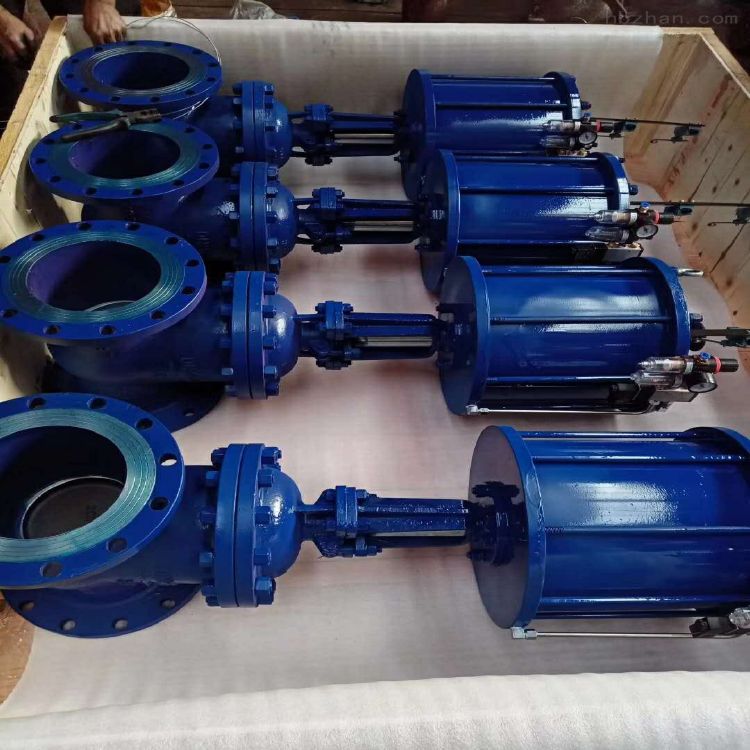

气动平行闸阀

气动平行闸阀是以压缩空气为动力源、采用平行闸板结构的截断阀，其核心设计通过闸板的平行升降实现介质通断控制。以下是其综合技术解析：
一、结构与工作原理
‌驱动方式‌
‌气动执行机构‌：通过气缸内活塞运动带动阀杆垂直升降，实现闸板启闭；双气缸设计（如Z644H型）提升启闭力，避免单气缸卡死问题。
‌手动备用机构‌：气源故障时，切换手柄使开合螺母啮合丝杆，通过手轮操作阀门。
‌闸板密封结构‌
‌平行双闸板设计‌：双闸板通过弹簧预紧或轨道机构横向压紧密封面，防止介质冲刷磨损（如带抵触块与弹簧的防磨损专利结构）。

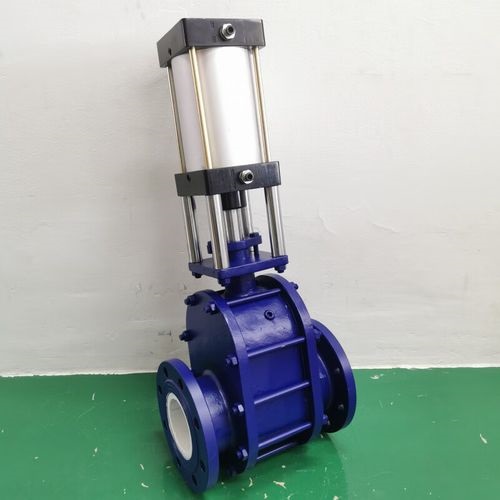

‌陶瓷密封面‌：闸板采用陶瓷材质（如Z644TC型），耐磨性显著提升，适用于灰渣、干粉等高磨损介质。

气动平行闸阀执行阀门标准
口径范围：DN25～1200
压力范围：0.6MPa～16MPa 150Lb～900Lb
设计标准：JB/T 5298、API 6D
结构长度：JB/T 5298、API 6D
连接法兰：JB/T 79、ANSI B16.5
实验与检验：JB/T 5298、API 6D
压力-温度：GB 9131、ANSI B16.34
