气动平板闸阀

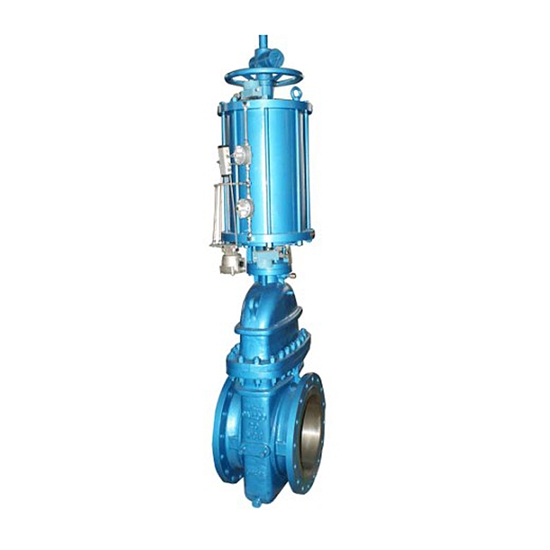

Z643H气动平板闸阀

产品概括：
1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。

核心结构与工作原理
‌气动执行机构‌

采用压缩空气驱动活塞运动，通过阀杆带动闸板垂直升降实现启闭；双气缸设计增强推力稳定性，避免单气缸卡死问题。
标配‌手动切换装置‌，气源故障时可转手动操作（切换手柄使开合螺母啮合丝杆）。
‌平板闸板密封设计‌

‌双向弹性密封‌：弹簧预紧阀座结构+浮动式闸板设计，介质压力推动阀座紧贴闸板，实现进出口双向密封（如Z43H/X型）。
‌自清洁功能‌：阀座在启闭过程中避免介质直接冲刷，配合注脂辅助密封延长寿命。
‌耐磨强化‌：闸板密封面喷焊硬质合金或碳化钨涂层（如美国CHAVEZ阀），耐磨性提升3倍，耐受灰渣、矿粉等高磨损介质。

Z643H气动平板闸阀安装尺寸及重量：
