平行闸板阀

产品介绍

平行闸板阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向铸钢阀门阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制，如果是双闸板平行闸板阀，则两闸板间的撑开机构可以补充这一压紧力。平行闸板阀带有法兰,与管道连接采取法兰连接。

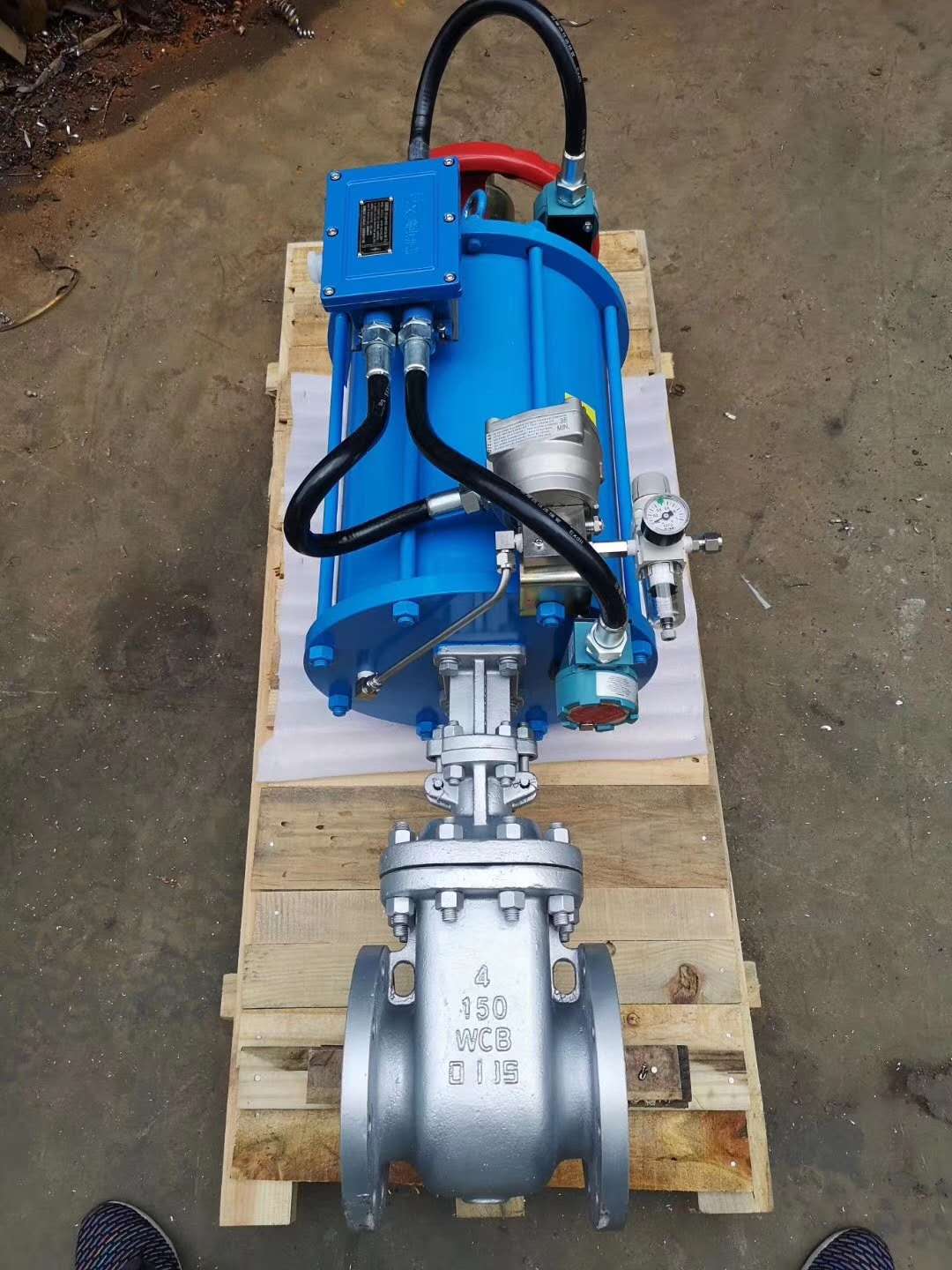

平行闸板阀按用途和使用场合可分为有导流孔平行闸板阀、无导流孔平行闸板阀、燃气平行闸板阀、管线平行闸板阀及油田平行闸板阀等。按驱动方式可分为手动平行闸板阀，气动平行闸板阀及电动平行闸板阀。
平行闸板阀产品用途
1.平行闸板阀适用于化工，环保，城市管道，放空系统和汽储存装置上，用作启闭设备。
2. 石油、天然气的开采井口装置。
3. 成品油的输送管线和贮存设备。
4. 城市煤气输送管线。
5. 带有悬浮颗粒的介质的管道。
6. 自来水工程。

平行闸板阀产品特点
1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平行闸板阀进出口双向密封；并且该结构简单能达到轻松开、关阀门
2、在全开时，通道平滑为直线，流阻系数较小，无压力损失，可通毛球清扫管线
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能可靠，真正达到零泄漏；解决了通用阀门填料处容易外漏的弊病
4、平板法兰闸阀关闭时能自动卸掉内腔高压高压法兰，保证使用安全

5、全封闭结构，防护性能好，可适应全天候要求

其主要类型和应用如下：

一、分类与结构特点
‌平行单闸板阀‌闸板密封面平行，阀座密封面垂直于管道，需依赖软质阀座（如橡胶）实现强制密封。
适用于中低压大口径管道（如油类、天然气），流体阻力小，但密封面易磨损。

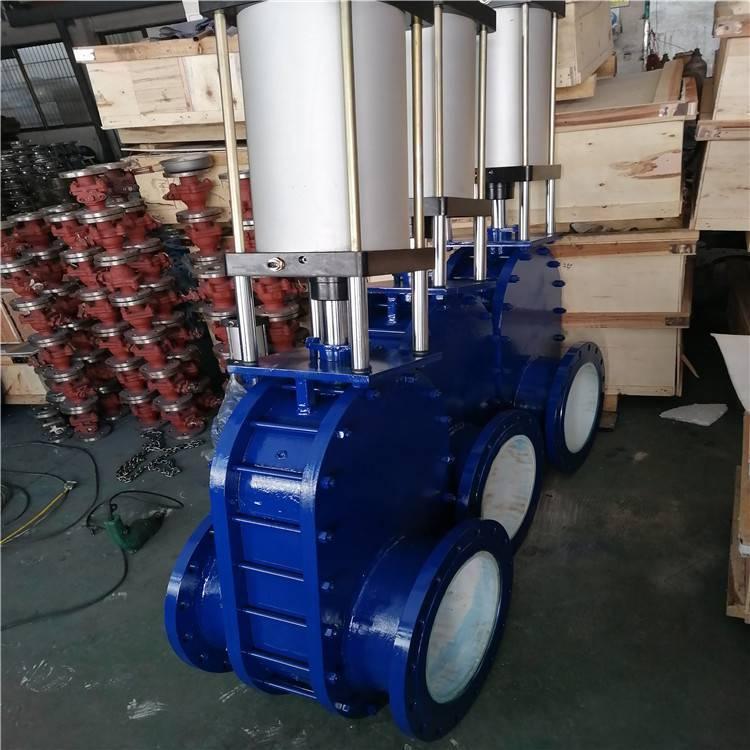

‌平行双闸板闸阀‌（含陶瓷双闸板阀）采用两块平行闸板，通过弹簧预紧力或轨道条设计确保密封性。
创新设计如吹扫机构（防杂质磨损）1或入口密封结构（分离密封套与卸力阀板），显著提升寿命和可靠性。
陶瓷材质闸板适用于高磨损介质（如干粉、灰渣），耐磨性强。
二、工作原理
启闭时，阀杆带动闸板垂直升降：全开时流体通道畅通，全关时闸板与阀座密封面贴合截断介质。
双闸板阀借助弹簧力使闸板紧贴阀座，避免因部分开启导致涡流侵蚀。
三、应用领域
‌工业场景‌：石油、化工、电力（除灰系统）、冶金、制药行业的管道控制。
‌介质类型‌：液体（油、水、蒸汽）；粉末/颗粒物料（水泥、面粉、矿粉）；腐蚀性气体或液体。
