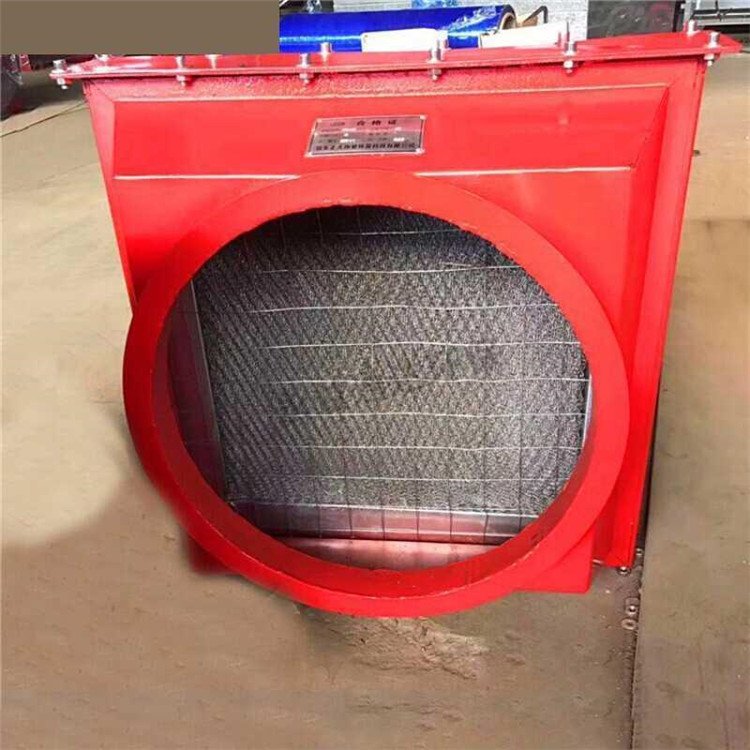

隔爆阻火阀
品牌:一标阀门 型号:ZHQ
隔爆阻火阀 阻火隔爆装置
新型可燃气体管道阻火器,属更新换代的新产品。管道阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。
管道阻火器主要用途输送可燃性气体的管道上,火炬系统,油气回收系统,加热炉燃料气的管网上,气体净化通化系统,气体分析系统,煤矿瓦斯排放系统,阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。管道阻火器保养与维修为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时,应保证结合面严密不得漏气。
一、核心功能与工作原理
爆炸阻断机制
通过机械式阀瓣快速关闭,在爆炸冲击波到达时阻断火焰与压力传播,防止连锁反应。
无需外部动力,依靠爆炸压力触发动作(被动安全设计)。
介质适应性
可处理粉尘(ST1-ST3级)与气体爆炸环境,适用爆燃指数Kst值≤400 bar·m/s。
允许正常气流通过,仅在爆炸时自动关闭。
二、关键参数与选型
参数 规格要求 应用示例
通径范围 DN25-DN1000(1”-40”) 化工管道、除尘系统
压力等级 PN10-PN63/ANSI 150-600 高压工况需定制
安装距离 距保护设备≤6m(DN≤400为2m)
旋风分离器出口
适用标准 ATEX 2014/34/EU、NFPA 68/69、GB/T 15605 跨国项目需多标准认证
三、安装与维护要点
安装规范
方向性:阀体箭头需与介质流向一致,反向安装会导致失效。
管道直管段:前后需保留≥5D(前)和3D(后)的直管段(D为管道直径)。
维护要求
定期检查阀瓣灵活性,清理积灰或结垢。
法兰连接时需使用耐高温垫片(如石墨)并对称紧固螺栓。
四、典型应用场景
化工行业:反应釜进出口管道,防止爆炸扩散至上游设备。
粮食加工:粉尘收集系统,阻断淀粉/糖粉爆炸传播。
