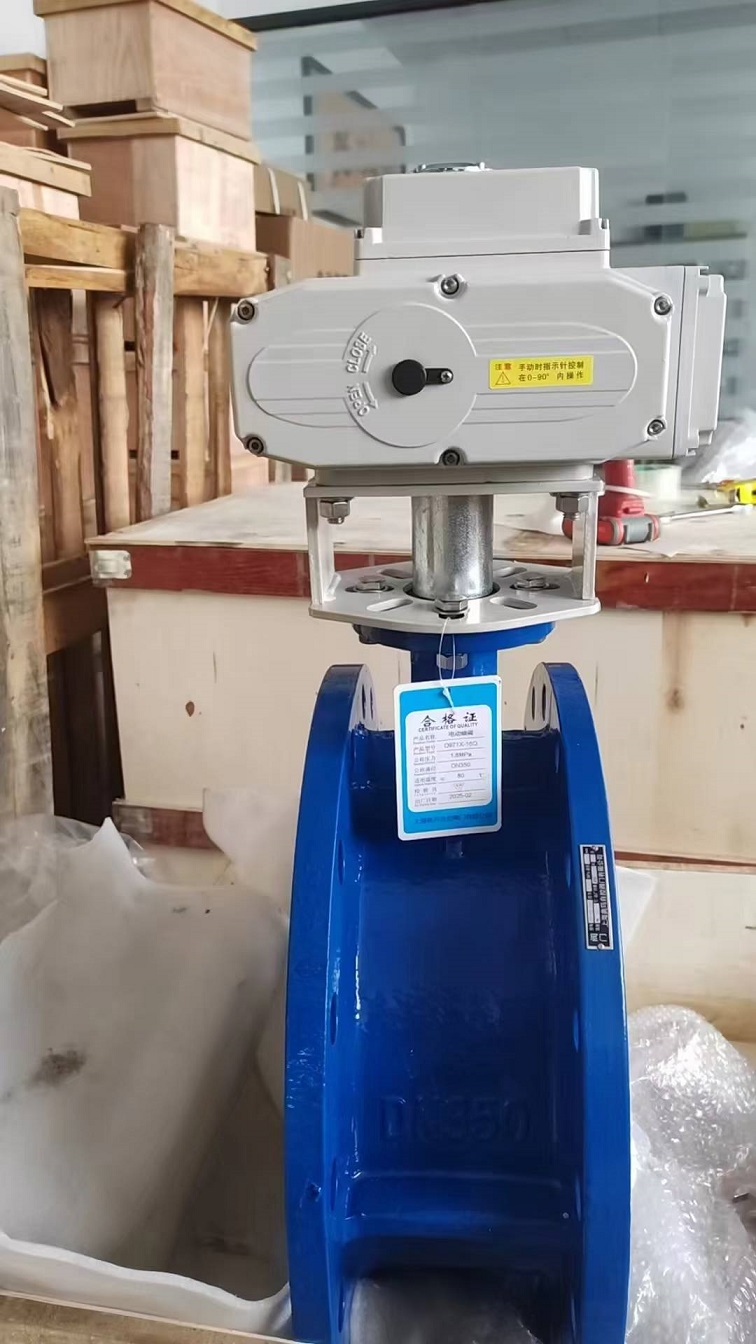

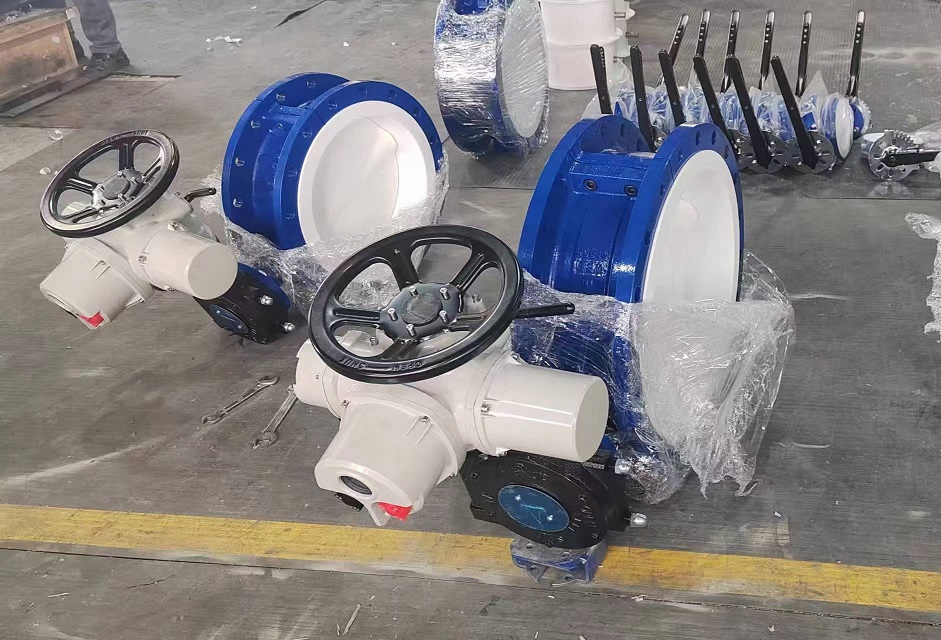

电动调节蝶阀

电动调节蝶阀的工作原理及核心组件解析如下：
‌一、基本工作原理‌
‌电力驱动控制‌
通过电动执行器接收电源信号（如220V电压或4-20mA控制信号），驱动阀杆旋转，带动蝶板围绕轴线转动，实现阀门的开启、关闭或流量调节‌。
‌角度调节与流量控制‌
蝶板旋转角度（通常0°-90°）决定开度，全开时蝶板与管道平行，全闭时垂直。通过改变角度可精准调节介质流量‌。
‌限位反馈机制‌
限位开关监测主轴旋转圈数，计算蝶板开合程度，达到设定位置时自动切断电机电源，防止过载‌。
‌二、核心组件功能‌
组件 作用 材料/类型示例
‌阀体‌ 管道连接支撑，内置蝶板 铸铁、不锈钢‌
‌蝶板‌ 圆盘形金属部件，旋转控制介质流动 硬化处理金属‌
‌电动执行器‌ 接收控制信号，驱动阀杆旋转（支持远程/现场操作） 带减速器型号‌
‌密封结构‌ 防止泄漏（橡胶密封圈需定期更换，金属密封耐高温高压）‌ 软密封/硬密封‌
‌三、控制模式‌
‌手动控制‌
通过转换开关切换至现场模式，旋转旋钮直接操作阀门‌。
‌自动控制‌
接收PLC或DCS系统的4-20mA信号，实现自动化流量调节‌。
‌四、典型应用场景‌
‌通风系统‌：调节管道气流（如工业排烟、建筑空调）‌
‌流体控制‌：水处理、化工管道流量调节‌
‌消防系统‌：快速启闭的排烟蝶阀‌
