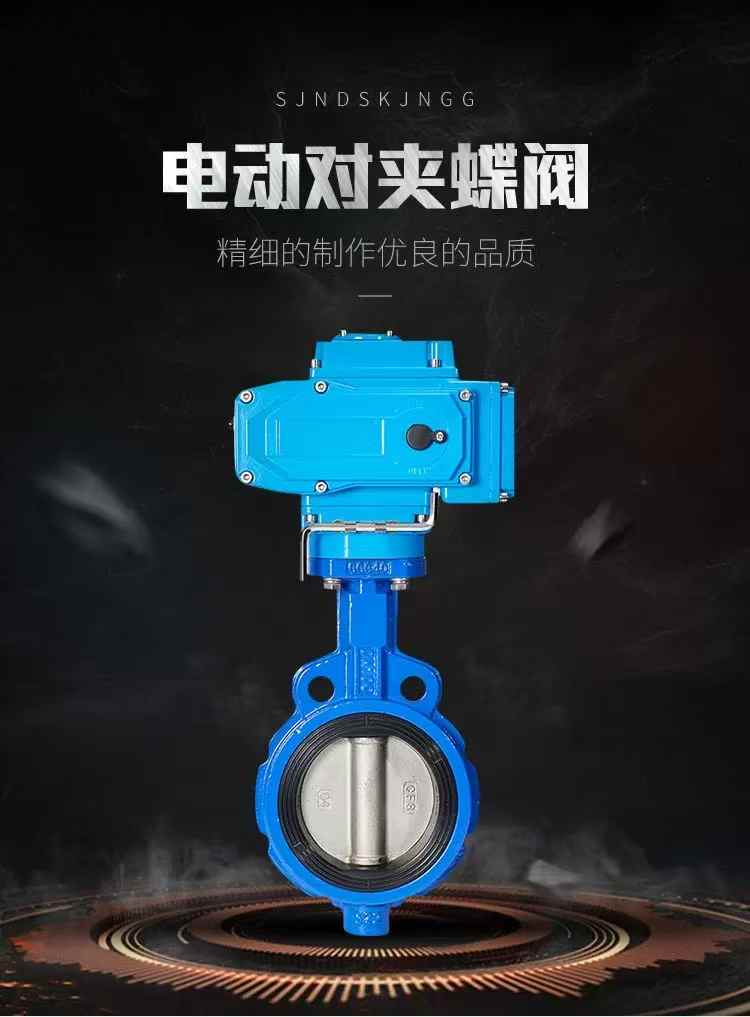

电动蝶阀

电动蝶阀是一种通过电动执行机构驱动的蝶阀，广泛应用于工业自动化控制系统中，用于调节或切断管道中的流体介质（如水、气体、蒸汽等）。以下是关于电动蝶阀的详细介绍：

1. 结构与工作原理
核心组件：
阀体与蝶板：蝶板为圆盘状，通过旋转（通常90°）实现启闭或调节流量。
电动执行器：接收控制信号（如4-20mA或开关信号）驱动阀杆转动，带动蝶板动作。
密封材料：常用橡胶、聚四氟乙烯（PTFE）或金属硬密封，适应不同介质和温度。
工作原理：电动执行器通过齿轮或直行程输出扭矩，使蝶板从全开到全闭或中间任意位置停留，实现精确控制。
2. 主要特点
优点：
快速启闭：旋转90°即可完成操作，响应速度快。
体积小、重量轻：相比闸阀或截止阀更节省空间。
低流阻：全开时流阻小，节能效果好。
维护简单：结构简单，密封件更换方便。
局限性：
不适用于高压差：一般用于中低压管道（PN10-PN40）。
密封性限制：软密封适合常温，高温需金属硬密封。
3. 应用领域
水处理：给排水系统、污水处理厂。
暖通空调：冷热水循环控制。
化工/石油：腐蚀性介质需选用耐材阀体（如衬氟蝶阀）。
电力行业：锅炉蒸汽管道调节。
食品医药：卫生级蝶阀，符合GMP标准。
4. 选型要点
参数匹配：
口径（DN50-DN2000常见）、压力等级（PN10-PN64）。
介质温度（-20°C~200°C，特殊设计可达600°C）。
控制要求：
开关型（开/关信号）或调节型（模拟量信号）。
是否需要防爆、IP防护等级（如IP67）。
材质选择：
阀体：铸铁、铸钢、不锈钢（304/316）、衬塑。
蝶板：不锈钢、铝青铜等。
5. 维护与故障处理
常见问题：
泄漏：检查密封圈磨损或蝶板偏移。
执行器不动作：排查电源、信号或机械卡阻。
维护建议：
定期润滑阀杆。
避免介质含固体颗粒造成蝶板磨损。
补充说明
智能趋势：部分新型电动蝶阀集成物联网模块，支持远程监控和预测性维护。

替代方案：高压场景可考虑电动球阀，微小流量调节需用电动调
