电动蝶阀

以下是关于‌电动蝶阀‌的综合解析，涵盖其结构、工作原理、技术特点及应用选型要点：

一、核心结构与工作原理
‌基本定义‌
电动蝶阀通过圆形蝶板绕阀轴旋转实现管道介质的启闭或流量调节，旋转角度为0°（全闭）至90°（全开）。

‌驱动方式‌：由电动执行机构（角行程）控制阀杆转动，支持开关型（直接电源控制）或调节型（接收4–20mA信号）。
‌密封类型‌：
‌软密封‌：采用橡胶/聚四氟乙烯密封圈，泄漏率低，适用≤120℃工况；
‌硬密封‌：金属阀座（如不锈钢堆焊合金），耐高温达450℃。
‌核心组件‌
‌阀体‌：材质包括球墨铸铁、不锈钢（304/316L）、双相钢或工程塑料（PVC/CPVC），耐腐蚀性适配不同介质。
‌蝶板‌：圆盘式设计，中线型结构简单，偏心型（双偏心/三偏心）降低摩擦延长寿命。

‌执行机构‌：集成电动头，支持手动优先模式（断电时可手动操作）。

二、技术特性与参数
‌项目‌ ‌参数/说明‌
‌公称通径‌ DN50–DN2000（大口径适用供水/热力管网）
‌公称压力‌ PN0.6–PN4.0MPa（硬密封可达ANSI CLASS 300LB）
‌适用温度‌ -46℃至450℃（软密封≤120℃，高温需金属硬密封）
‌流量特性‌ 全开时流阻系数＜0.3，启闭快速（5–15秒）
‌泄漏等级‌ 软密封达气泡级密封，硬密封泄漏率≤0.1%
三、核心优势
‌轻量化设计‌：结构紧凑，重量比同口径闸阀减轻40%以上。
‌低流阻节能‌：全开时蝶板厚度为唯一阻力，压降小，适合大流量控制。

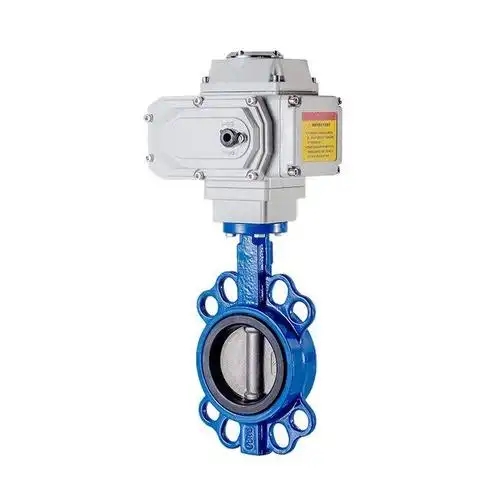

‌多功能适配‌：支持法兰式、对夹式、凸耳式连接，安装灵活。
‌智能控制‌：可集成定位器实现精确开度反馈（精度±0.5%）。
四、典型应用场景
‌水处理系统‌
污水处理厂（泵出口防倒流）、自来水厂流量分配（DN≥1000口径）。
‌能源与化工‌
电厂脱硫脱硝（双相钢阀体耐腐蚀）、热交换器冷热水调节。
化工管道（PVC阀体耐酸碱介质）。
‌工业自动化‌
食品制药（卫生级软密封）、冶金行业（高温烟气控制）。
五、创新技术与选型要点
‌抗污技术‌
‌防污垢设计‌：采用电磁铁驱动挡环遮挡密封圈，防止杂质附着。
‌调速功能‌：DV943X型支持快关/慢关两阶段动作，有效防水锤冲击。
‌选型注意事项‌

‌密封匹配‌：含颗粒介质选硬密封，洁净流体用软密封降低成本。
‌执行机构‌：大口径/高压差工况需配大推力电动头（如蜗轮增力型）。
‌安装方向‌：优先垂直安装，倾斜时需加固支撑。
