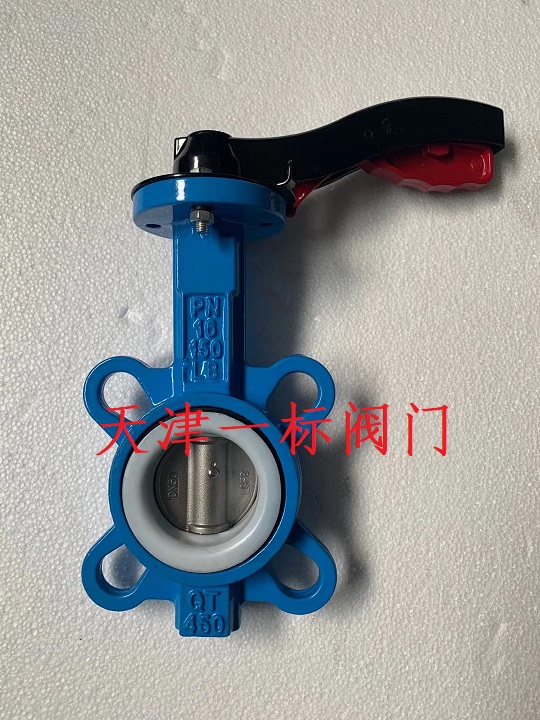

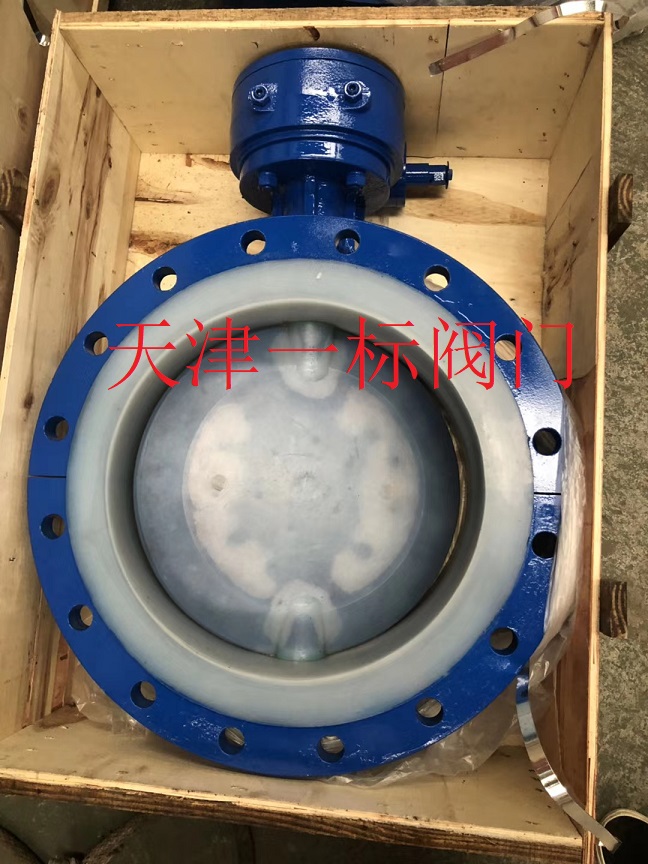

衬氟蝶阀

品牌：一标阀门型号：YD71F-10/16QP

衬氟蝶阀是一种专为强腐蚀性介质设计的阀门，其核心特点是通过在阀体内衬氟塑料（如PTFE、FEP等）实现耐腐蚀性能。

以下是其关键信息及技术细节：

‌1. 结构与工作原理‌

‌基本构造‌：蝶板在管道直径方向安装，通过0°~90°旋转控制流量，全开状态为90°‌。

‌衬里材料‌：阀体、蝶板和阀座衬覆聚四氟乙烯（PTFE）或PVDF，耐温范围-200℃~200℃，可耐受强酸、强碱及有机溶剂‌。

‌密封设计‌：三偏心金属硬密封结构，阀座采用软性T形密封环与多层不锈钢片组合，双向密封实现零泄漏‌。

‌2. 主要类型与性能‌

‌类型‌ ‌特点‌ ‌适用场景‌

‌气动衬氟蝶阀‌ 配套AT型气动执行器，支持快速切断/调节，耐压PN1.6MPa，通径DN50~DN1000‌

化工、烟气脱硫等自动化控制

‌卫生级快装型‌ 卡箍式连接，符合DIN/ASME-BPE标准，材质304/316L，适用无菌环境‌

制药、食品行业粉体输送

‌调节型‌ 带硅橡胶衬垫，流量调节精准，严密切断‌ 腐蚀性液体比例投加（如硫酸、盐酸）

‌3. 应用领域‌

‌化工/冶金‌：硫酸、氢氟酸等强腐蚀介质输送‌。

‌环保工程‌：脱硫脱硝系统、酸碱废水处理‌。

‌食品医药‌：无菌粉体（如奶粉、淀粉）的卫生级控制‌。

产品名称：衬氟蝶阀

生产厂家：天津市一标阀门制造有限公司
产品品牌：天津一标
试验压力：公称压力×1.1倍
阀体：铸铁、球墨铸铁、铝不锈钢、CF8、CF8M、CF3M
驱动形式：手动、气动、电动、液动
适用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）
连接法兰：JB/T79．GB913．HG20592
适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体

作用方式：切断型，调节型,手动控制
