一、核心结构与密封技术
‌阀体设计‌：
采用‌中线型蝶板结构‌，阀杆中心线与蝶板密封面重合，通过橡胶阀座弹性变形实现密封‌
密封材料为‌聚四氟乙烯（PTFE）+合成橡胶复合阀座‌，兼具弹性与耐磨性，寿命较传统蝶阀提升30%以上‌

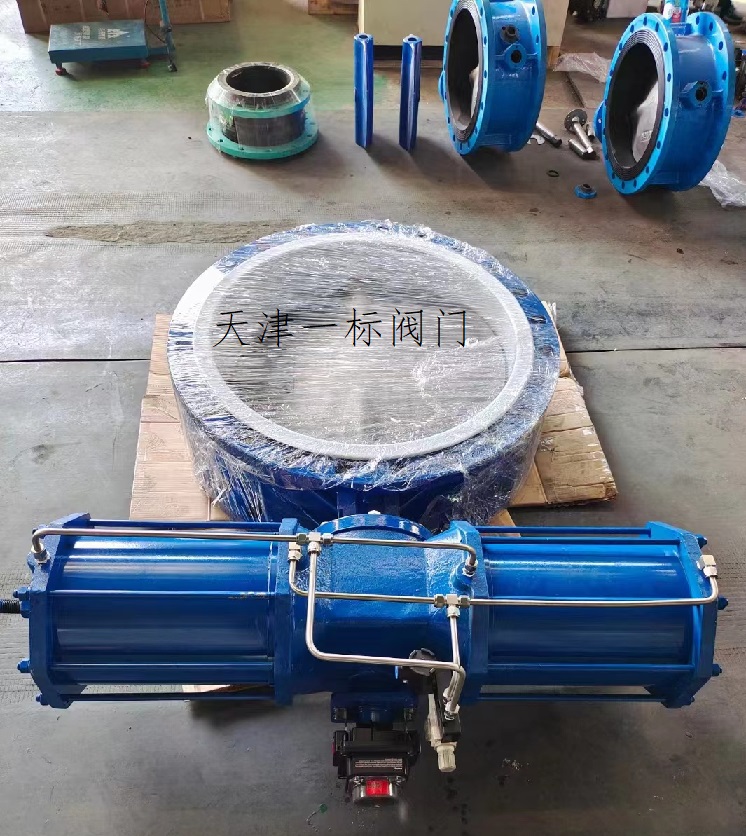

‌驱动方式‌：
支持‌手动、气动、电动‌三种驱动，电动型号可适配4-20mA信号调节‌
典型电动型号（如FBGX-10Q）输出扭矩达200N·m，适用于DN50-DN300管道‌
二、技术参数对比
参数 规格范围 适用介质
‌公称通径‌ DN50-DN300（2”-12”） 水、蒸汽、弱腐蚀性流体
‌压力等级‌ PN10-PN16/150LB-300LB 最高工作压力1.6MPa
‌温度范围‌ -29℃~180℃ 衬氟型号耐温升级至200℃‌
三、应用场景
‌化工领域‌：硫酸系统中的焚硫、转化工段，可耐受SO₂腐蚀‌
‌水处理‌：市政供水管网，符合GB/T 12238标准‌
‌食品医药‌：衬氟型号通过USDA认证，适用于卫生级流体‌

产品名称：FBGX
适用介质：水、 气、 油
阀体：铸铁、球墨铸铁、铝不锈钢、CF8、CF8M、CF3M
阀板：不锈钢CF3M、CF3、CF8M、尼龙球墨铸铁、铝青铜、双不锈钢
阀座：NBR、EPDM、氟橡胶
