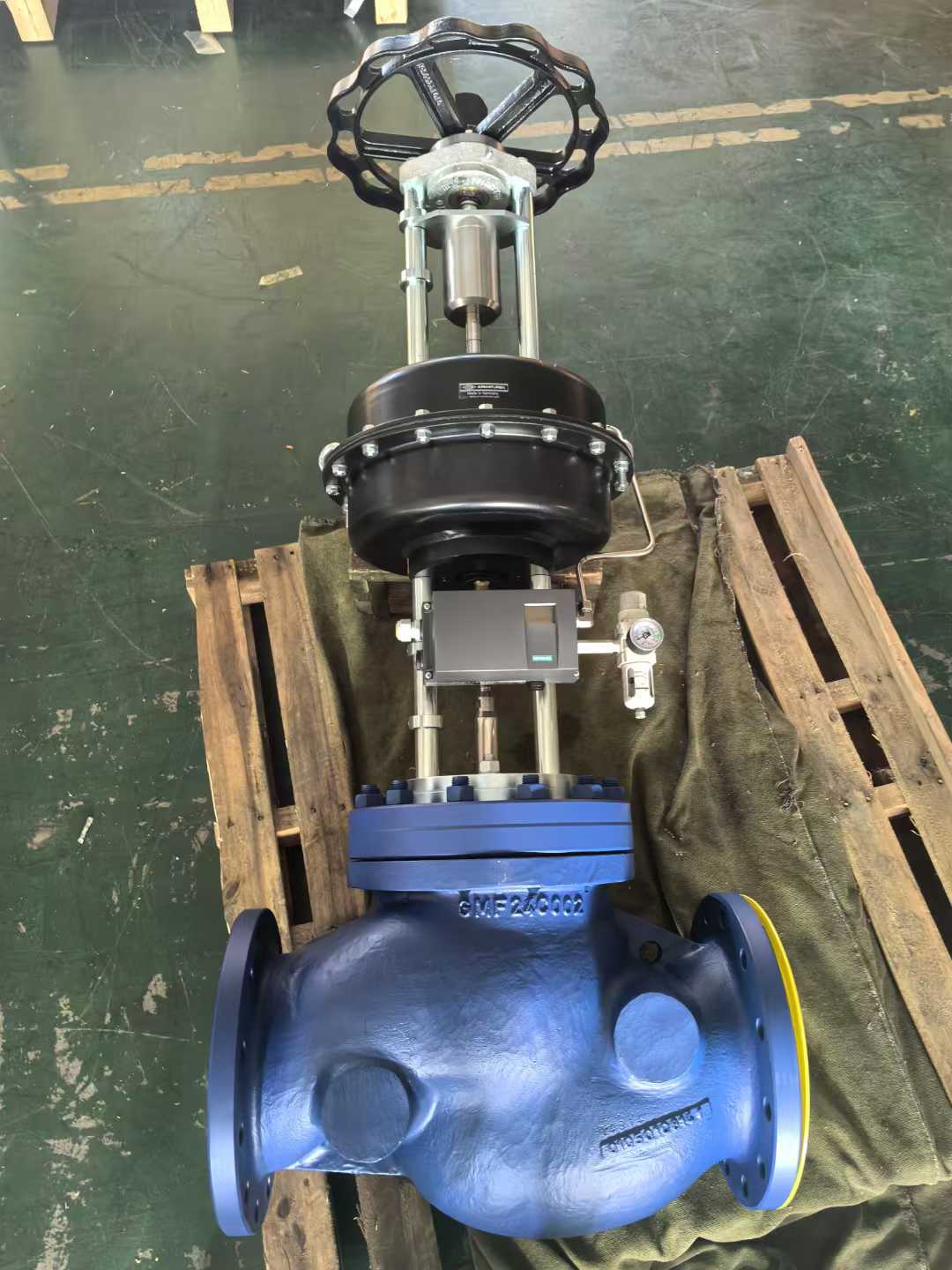

CV3000气动调节阀是一种高性能工业控制阀门，其核心技术与应用特点可概括如下：
一、结构特点
‌紧凑设计‌
采用多弹簧气动薄膜执行机构或精小型电动执行机构，体积和重量相比传统调节阀减少约30%。阀体通道呈S流线型设计，降低压降损失的同时提升流量系数30%。
‌降噪与稳定性‌
套筒式结构（如HCN型）通过对称小孔实现多级降压，可将高压差气体产生的噪音降低至30dB以下；导流翼设计进一步优化流体平稳性。
‌密封与泄漏控制‌
软密封阀芯采用增强聚四氟乙烯材料，泄漏量可达ANSI B16.104 VI级标准（接近零泄漏）；金属阀座泄漏量小于额定Cv的0.01%8。
二、技术参数
项目 参数范围
公称通径 DN50mm～DN300mm（NPS2～12）
压力等级 PN10MPa～16MPa（ANSI CLASS600～900）
温度范围 -29℃～350℃（分常温/中温/高温型）
可调比 50:19
流量特性 直线/等百分比/快开特性
三、应用领域

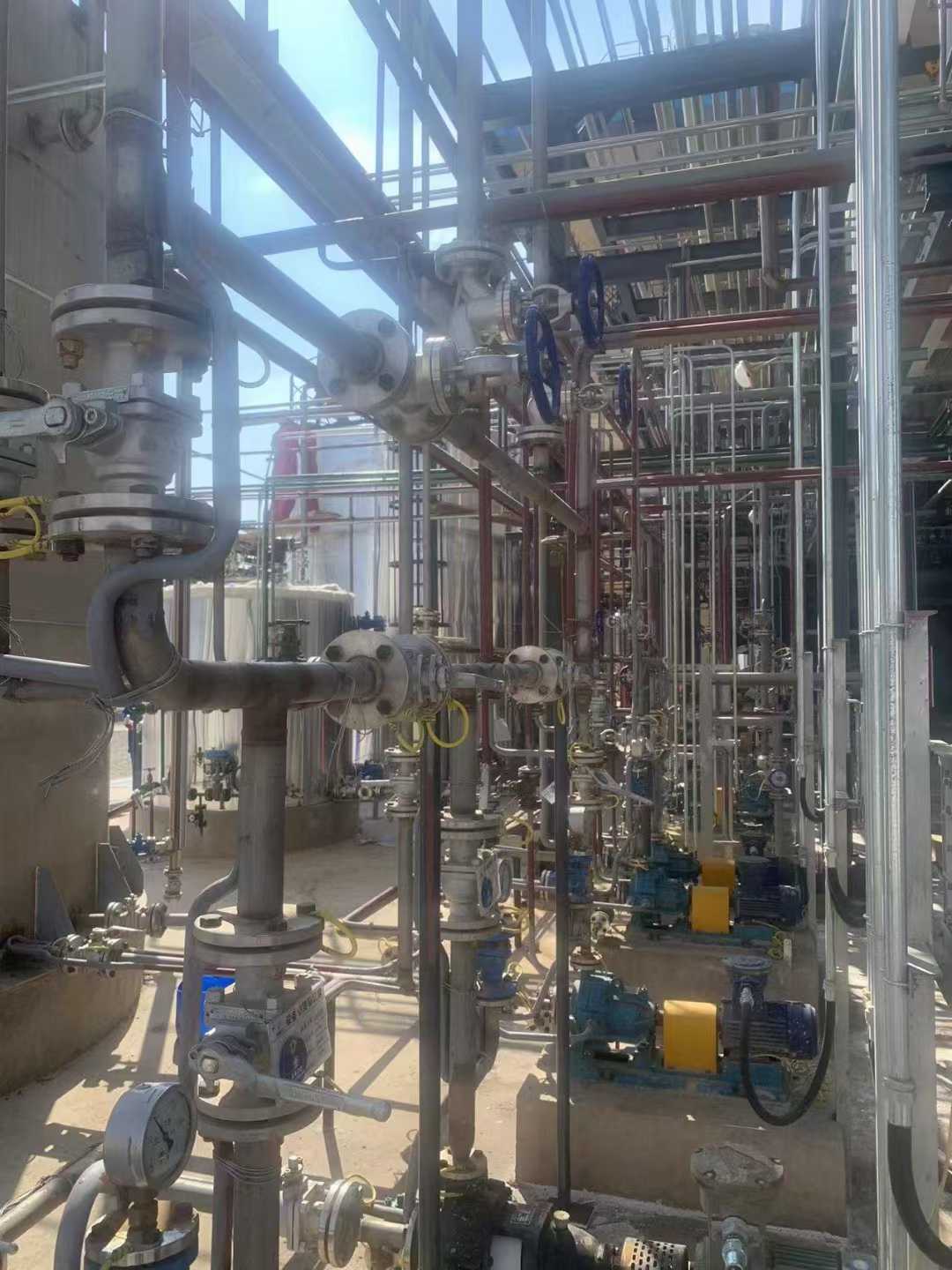

‌工业场景‌：石油化工、电力锅炉、天然气输送、航空航天等需高精度流量控制的系统。
‌特殊介质‌：适用于蒸汽、高温气体、腐蚀性液体及易产生气蚀的工况。
四、选型要点
‌压差适应性‌
低压差（≤4MPa）：推荐HTS单座阀
高压差（＞4MPa）：优先选择HLC套筒阀或HCB笼式阀
‌材料选择‌
常规介质：碳钢或304不锈钢5
强腐蚀介质：316L不锈钢、衬氟或钛合金阀体
‌执行机构配置‌
多弹簧薄膜机构推力范围0.02-0.28MPa，支持气开/气关双作用模式。
五、特殊型号
‌低噪音筒型调节阀（ACN型）‌：专为蒸汽/天然气设计，套筒含导流翼结构，动态稳定性优于传统型号7。
‌高压笼式调节阀（HPC型）‌：耐压可达42MPa，适用超临界流体控制。
该系列产品通过模块化设计可扩展定位器、手轮机构等附件，满足工业自动化系统对高可靠性控制的核心需求。
