气动阀门用气量

气动阀门用气量

气动阀门的用气量的判断可以根据下面两个公式：
双作用式气动阀耗气量：VP=(A+B)【(P+0.1)/0.1】n
单作用式气动阀耗气量：VS=B【(P+0.1)/0.1】n
符号说明：
VP双动作时气动阀的耗气量L；
VS单动作时气动阀的耗气量L；
A、B气缸容积L；
P操作压力MPa；
T操作时间S；
n动作次数。

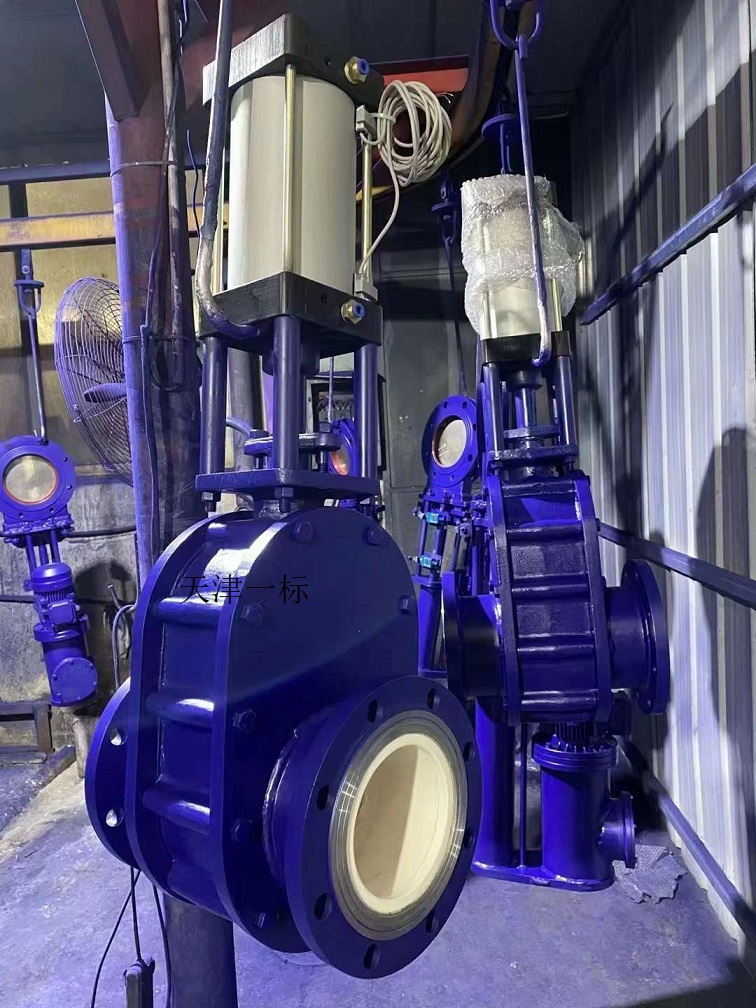

气动阀门就是借助压缩空气驱动的阀门。气动阀利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载(阀门)所需旋转扭矩的要求，可调整气缸组合数目，带动负载(阀门)工作。
耗气大小是看调节频繁程度，跟气缸或者薄膜没有关系。
调节阀耗气是持续性的，开关阀是间歇性的，但是动作时瞬间耗气量非常大，不能用通常的耗气量考虑了。
PS:调节阀1Nm3/h
开关阀2Nm3/h
气动执行机构静态时理论上不耗气，但控*部分如阀门定位器要耗气。
气动仪表设计一般要求静态每分钟小于等于5升（0.4MPa），实际上按8~12升计。
气动执行机构实际耗气量和动作频繁程度相关，所以数量在气动仪表中比例较大时裕量放大些。
